断面修復工事（なおしタル工法・他）

ジャンカ補修

地下構造物断面補修

劣化部はつり状況

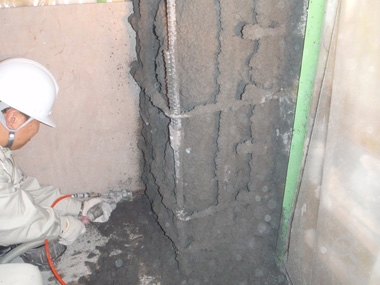

鉄筋ケレン状況

防錆ペースト　スプレー状況

防錆ペースト　刷毛塗り状況

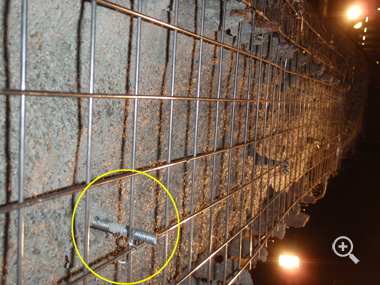

アンカーピン・メッシュ筋設置

防錆保護モルタル吹付け状況

断面修復材吹付け状況

止水工事（アスストップ工法（特許第3230204号））

アスファルト乳剤を用いた止水方法は、以前からありましたが、充填性、材料の硬化不良、流水箇所での材料の流出等の問題がありました。これらの従来工法の課題をふまえ、施工性、充填性、耐久性を兼ね備えた材料が、アスストップ工法に用いられるアスストップシールです。

施工機材

振動ドリル,ドリルビットはφ10～25mm
削孔長 600～2000mm
（躯体長による）

注入プラグ（逆止弁付）

注入ポンプ
（最大圧力20N/mm2）

状況写真

注入孔　ドリル削孔

注入プラグ取り付け

アスストップシール注入

断面補修・清掃

ひび割れ補修工事

ひび割れ巾確認

ひび割れ巾確認

表面目粗し

注入口確保

低圧注入治具取付

エポキシ樹脂低圧注入

エポキシ樹脂高圧注入

エポキシ樹脂高圧注入

かぶり厚さ改善工事（なおしタル工法）

かぶり厚さ調査

超高圧洗浄

防錆処理

アンカーピン施工

「なおしタルＮ」吹付

吹付完了

繊維補強工事

下地処理(プライマー塗布)終了

アラミド繊維補強施工

炭素繊維補強

炭素繊維補強

柱・壁・増し打ち補強工事（なおしタル工法）

柱耐震補強

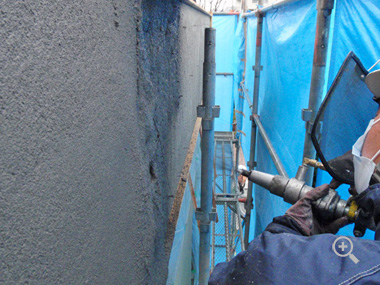

「なおしタルＮ」吹付け状況

「なおしタルＮ」吹付け状況

コテ仕上げ状況

コテ仕上げ終了

剝落防止ネット工事

タイル浮き補修工事

タイル打診

ゴンドラ作業

タイル浮き補修

アンカーピンニング

特殊工事

◇薬液浸食劣化の補修

スラリー注入

苛性ソーダによる劣化

劣化部位斫り取り→断面補修



◇主筋切断補修

【主筋切断補修】主筋切断箇所機械継ぎ手

コンクリート打設（土間仕上げ）

コンクリート打設（土間仕上げ）

グラウト注入

防水工事

高圧洗浄

高圧洗浄

測量

造成工事
